電纜接頭用防水裝置，包括上蓋板、固定筒、接頭放置盒、上連接耳、壓板和密封錐，上蓋板左右兩側固定有上連接耳，且連接耳上設置有安裝孔，接頭放置盒左右兩側固定有下連接耳，上連接耳和下連接耳通過第一緊固螺母固定，上蓋板底面外圈沿邊設置有凹槽，接頭放置盒上表面外圈沿邊設置有凸環，接頭放置盒左右側均固定有固定筒，固定筒內部設置有錐孔，錐孔內安裝有密封錐，密封錐頂部固定有壓板，壓板通過第二緊固螺栓與固定筒頂部相連。本發明將電纜接頭部位進行密封封裝，提高了電纜接頭處防水薄弱環節，大大提高了防水性能，延長電纜的使用壽命。
背景知識
電纜在城市發展中扮演者越來越重要的角色，城市在規劃時為了避免空中出現較多的線路影響市容，都是將電纜埋入地下，由于其工作的環境使其要具有一定的防水性，傳統的電纜在接頭處防水能力較差，都是采用上下兩密封圈進行壓實密封，水汽容易從橡膠密封圈的連接平面的處進入接線頭裝置中進而對整個電纜產生損壞。
提供一種電纜接頭用防水裝置，以解決上述背景技術中提出的問題，所具有的有益效果是:該新型將電纜接頭部位進行密封封裝，提高了電纜接頭處防水薄弱環節，大大提高了防水性能，延長電纜的使用壽命。
1、該新型將電纜的接頭放置在接頭放置盒中，采用上蓋板對其進行密封，上蓋板與接頭放置盒之間的連接方式采用凸環和凹槽過盈配合的形式，密封效果優良，在安裝時不會發生錯位，避免因為傳統平面連接因為灰塵而造成密封不良。
2、上蓋板上的上連接耳和接頭放置槽上的下連接耳與連接處預留有一定的距離，使得第一緊固螺栓在對上蓋板和接頭放置槽預緊時有一定的緩沖空間，在上連接耳與下連接耳的形變下上蓋板始終與接頭放置槽之間保持力的作用，避免產生松動。

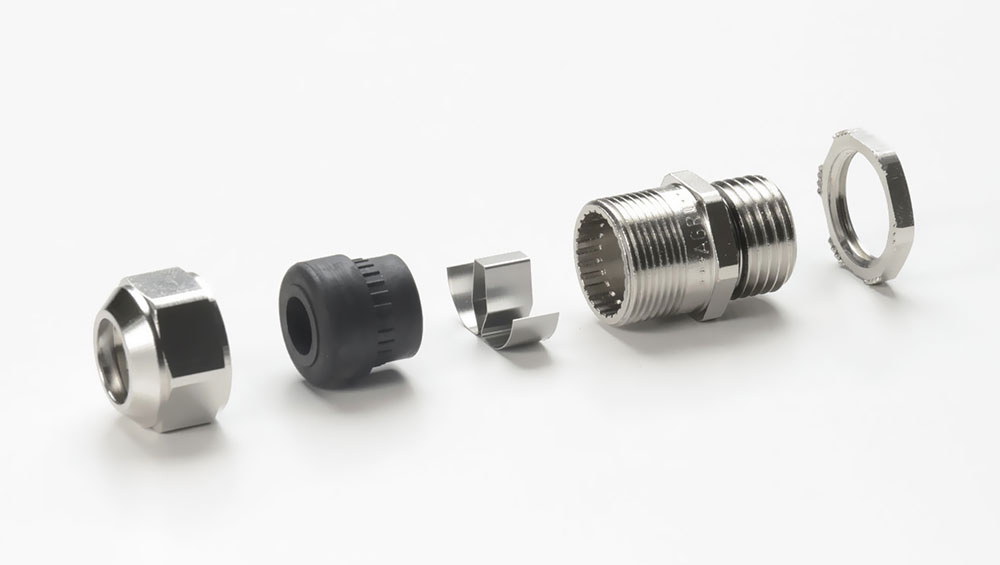

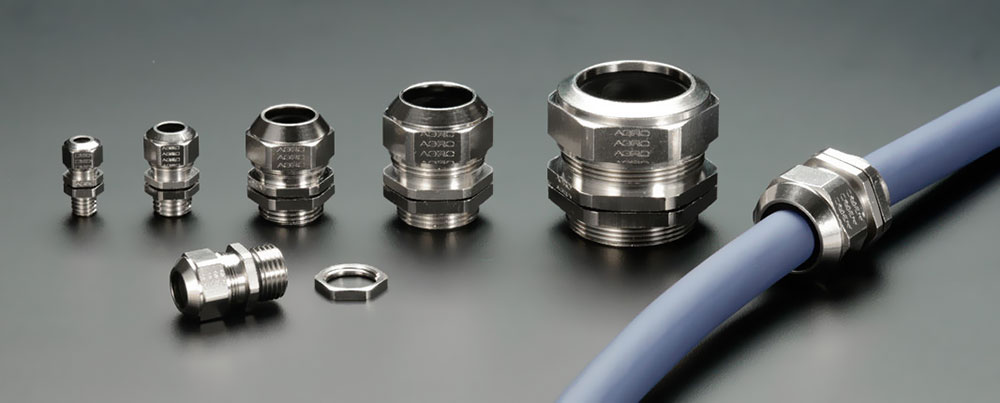

3、在電纜進入口進行密封時采用密封錐的形式，在安裝緊固第二緊固螺栓時可使密封錐在較小的錐孔內產生變形，在一定程度上使得密封錐內部的電纜穿孔變形，其變形部分有效填充電纜與電纜穿孔之間的縫隙，使電纜能夠密封緊實。
附圖說明
圖1為整體結構示意圖；圖2為接頭放置盒結構示意圖；圖3為上蓋板結構不意圖；圖4為固定筒結構示意圖。
圖中：1-上蓋板;2-第一緊固螺栓;3-電纜;4-固定筒;5-接頭放置盒;6-凸環;7-下連接耳;8-安裝孔;9-密封圈；10-上連接耳；11-凹槽；12-壓板；13-第二緊固螺栓；14-電纜穿孔;15-密封錐;16-錐孔。
